Cable paralelo de comunicación externa blindado CAT5e para nuevos sistemas de energía

Este cable paralelo de comunicación externa Está diseñado para resolver las interferencias de señal y los desafíos ambientales en nuevas aplicaciones energéticas. El núcleo utiliza cable blindado CAT.5E 4P*26AWG con cobre estañado de alta pureza, lo que reduce significativamente la resistencia de CC y optimiza la capacidad de conducción de corriente. Al minimizar la pérdida de energía durante la transmisión, garantiza una comunicación de alta eficiencia entre unidades en paralelo.

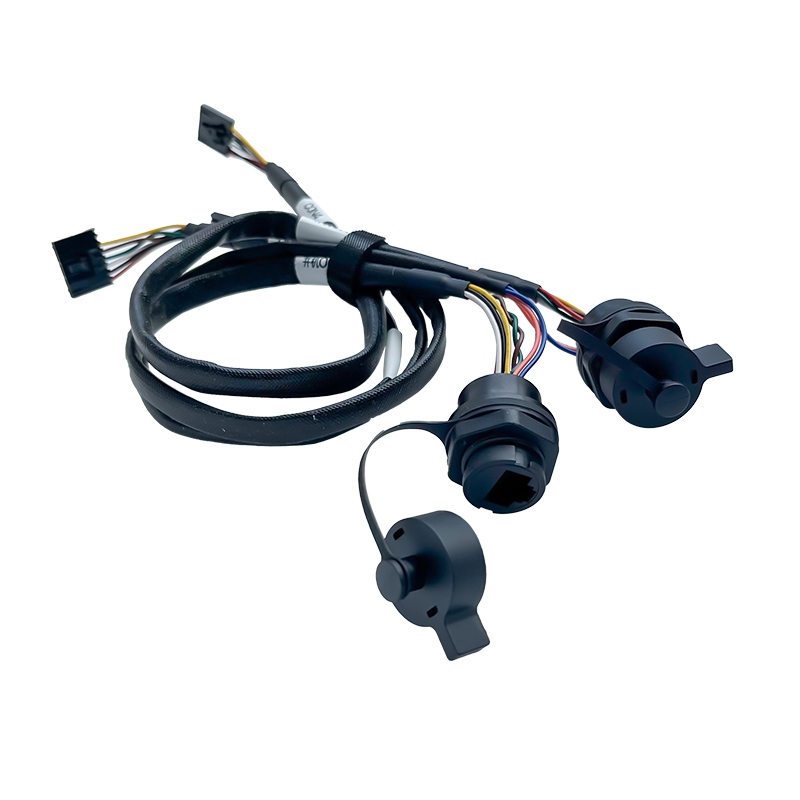

El arnés está terminado con conectores industriales WCON de precisión en un extremo y una interfaz RUV Connet RJ45 M20.5 impermeable en el otro, con un mecanismo de cierre de tornillo seguro y una tapa antipolvo. Este diseño garantiza un rendimiento constante y una disipación de calor eficaz, incluso en funcionamiento continuo.

Características y beneficios clave

• Transmisión de alta fidelidad: Cuenta con conductores de cobre estañado de alta pureza que logran una resistencia de CC ultrabaja, maximizando la integridad de la señal y reduciendo la pérdida de energía durante la transferencia de datos.
• Protección EMI robusta: El diseño blindado CAT.5E bloquea eficazmente la interferencia electromagnética, esencial para una comunicación estable en entornos de baterías e inversores de alto voltaje.
• Confiabilidad a prueba de agua IP67: Equipado con conectores RUV Connet RJ45 M20.5 y tapas protectoras contra el polvo, lo que garantiza un sellado hermético para condiciones industriales exteriores o húmedas.
• Rendimiento térmico optimizado: La selección científica del calibre del cable y el engarce de precisión controlan el aumento de la temperatura, lo que garantiza que el rendimiento no se degrade con el tiempo.
• Totalmente personalizable: Disponible en longitudes personalizadas (estándar L = 530/250/70 mm) y configuraciones de pines para adaptarse a definiciones de interfaz de inversor o BMS específicas.

Estructura del cable y especificaciones eléctricas

• Cable estándar: CAT.5E, 4 pares × 26 AWG.
• Blindaje: STP (par trenzado blindado) para negar EMI/RFI.
• Conductor: cobre estañado de alta pureza (optimizado para baja impedancia).
• Chaqueta: Material de grado industrial resistente a los rayos UV, a la intemperie y a la abrasión.
• Rendimiento: Diseñado para carga continua con pérdida de señal estrictamente controlada.

Configuración del conector

Extremo A: Lado interno del dispositivo (a PCB/BMS)

• Conectores: WCON WF2012-1H03T02W + WF2542-H07B01 + WF2542-H08B01
• Función: Conexión de precisión de placa a cable para integración de módulos internos.

Extremo B: Panel/Lado externo (a la red/unidad paralela)

• Conector: RUV Connet RJ45 M20.5
• Tipo: Receptáculo para montaje en panel con tapa antipolvo impermeable.
• Característica: Diseño de bloqueo de tornillo seguro para evitar la desconexión por vibración.

(Nota: Las combinaciones de conectores se pueden personalizar para que coincidan con las listas de materiales de proyectos específicos).

Aplicaciones típicas

• Sistemas de almacenamiento de energía (ESS): comunicación paralela entre paquetes de baterías.
• Inversores solares: enlace de datos para sistemas de conversión de energía fotovoltaica (PCS).
• Infraestructura EV: Red interna de pilas de carga.
• Automatización Industrial: Armarios de control para exterior que requieren protección IP67.


Presupuesto

¿Por qué elegirnos?
Tecnología de conexión inteligente de Shenzhen Co., Ltd.wFundada en 2008, integra I+D, producción, procesamiento y venta de arneses de cableado para diversos productos eléctricos. Contamos con un equipo profesional de investigación y desarrollo científico y tecnológico, equipos de producción e inspección avanzados, una gestión empresarial moderna y un estricto sistema de garantía de calidad. Los productos de la empresa han pasado la certificación de seguridad UL y se utilizan ampliamente en diversos productos eléctricos, como fuentes de alimentación de almacenamiento de energía portátiles, fuentes de alimentación de almacenamiento de energía domésticas, fuentes de alimentación de almacenamiento de energía industriales y comerciales, baterías de litio y cajas de control industriales para robots de barrido.

Servicio postventa:

• Se proporciona servicio de soporte técnico en línea.
• OEM disponible.
• Nuestro producto con informe de prueba y certificación.
• Nuestro producto con 3 años de garantía.

Embalaje y entrega:

Preguntas frecuentes

1. ¿Para qué se utiliza este cable?

Este cable se utiliza para la comunicación y el control paralelo entre nuevos dispositivos energéticos, como sistemas de almacenamiento de energía, inversores solares, cargadores de vehículos eléctricos y equipos de control industrial.

2. ¿Es este un cable Ethernet CAT5e estándar?

No. Este es un conjunto de cables blindados CAT5e industriales diseñados para nuevas aplicaciones de energía, con longitudes personalizadas, conectores industriales y confiabilidad mejorada para un funcionamiento continuo.

3. ¿Se pueden personalizar la longitud del cable y los conectores?

Sí. La longitud del cable, los tipos de conectores y las combinaciones de conectores se pueden personalizar según los requisitos de su aplicación, dibujos o muestras.

4. ¿Por qué este cable utiliza blindaje y conductores de cobre estañado?

La estructura blindada ayuda a reducir la interferencia electromagnética, mientras que los conductores de cobre estañado proporcionan baja resistencia, resistencia a la corrosión y un rendimiento eléctrico estable a largo plazo.

5. ¿Para quién es adecuado este producto?

Este producto es adecuado para fabricantes de equipos de nueva energía, integradores de sistemas, fabricantes de cargadores de vehículos eléctricos y socios OEM/ODM que requieren soluciones de cables de comunicación confiables.
