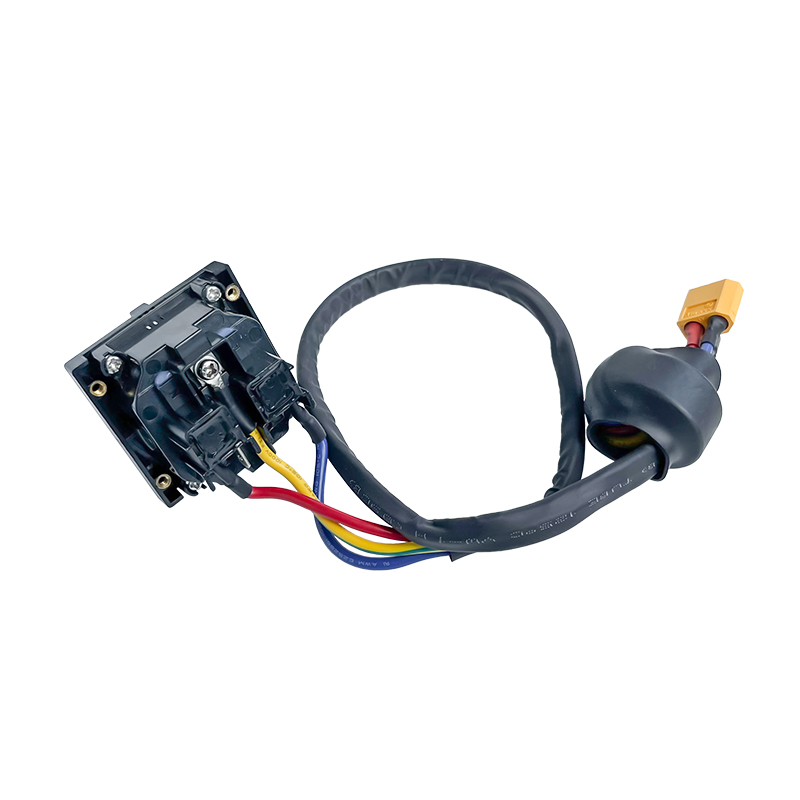

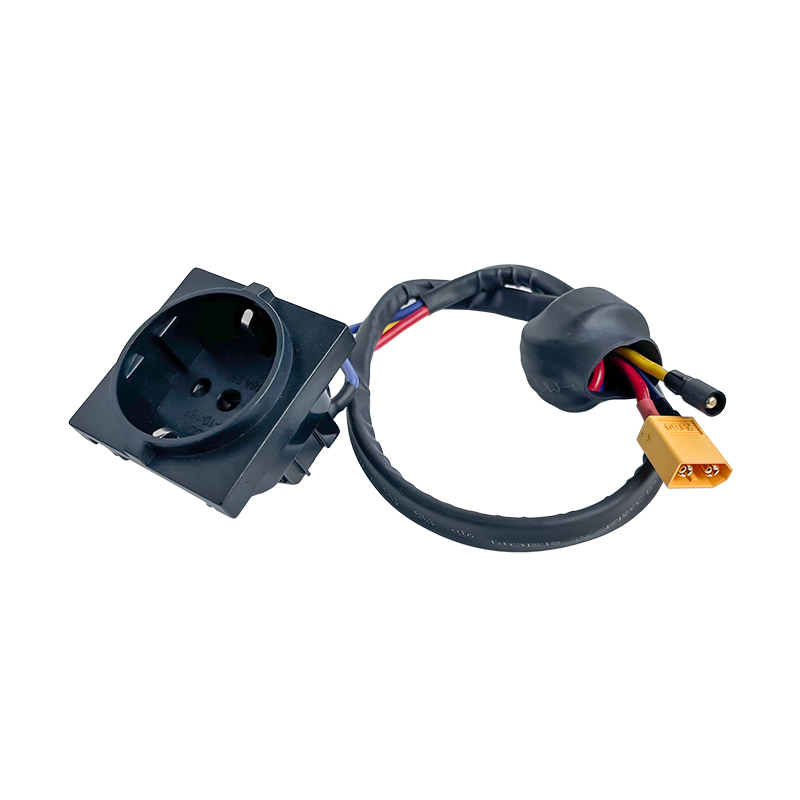

Cable divisor en Y con anillo de ferrita EMI para conector Schuko de la UE a XT60-M y SH3.5-M
Este cable adaptador divide la alimentación de una única toma europea (Schuko) en dos salidas distintas: una XT60 macho para la alimentación principal y una SH3.5 macho para funciones auxiliares. Este diseño de doble conector facilita la... Divisor compatible con enchufe UE a XT60 SH3.5 para sistemas integrados como centrales eléctricas portátiles o paquetes de baterías que requieren diferentes tipos de energía de una sola fuente.
La construcción utiliza cable UL10269 de 16 AWG para garantizar el cumplimiento y la seguridad. Se incluye un anillo magnético de ferrita para suprimir las interferencias electromagnéticas (EMI), lo que ayuda a proteger los dispositivos electrónicos sensibles. La longitud total del cable se fabrica según sus requisitos específicos.
Presupuesto
| Categoría de parámetro | Elemento de especificación | Detalles |
| Especificaciones generales | Nombre del producto | Adaptador de enchufe con arnés de cable en Y |
| Número de modelo | SAC-EU-XTSH-16AWG (Personalizable) | |
| Aplicaciones principales | Estaciones de energía portátiles, baterías, fuentes de alimentación de control, cargadores de CC | |
| Especificaciones de entrada | Tipo de conector | Toma Schuko europea (UE) |
| Estándar | CEE 7/3 | |
| Género | Femenino | |
| Clasificación del zócalo | 250 V / 16 A | |
| Especificaciones de salida | Configuración | División 1 a 2 (configuración Y) |
| Salida 1 (Potencia) | XT60 | |
| Salida 1 Género | Masculino | |
| Salida 2 (auxiliar) | Conector SH de paso de 3,5 mm | |
| Salida 2 Género | Masculino | |
| Especificaciones del cable | Estándar de cable | UL10269 |
| Calibre del cable | 16 AWG | |
| Material conductor | Cobre estañado | |
| Colores básicos | Rojo, Azul, Amarillo/Verde | |
| Rendimiento del ensamblaje | Voltaje nominal | 600 V CC |
| Corriente nominal | Aprox. 13 A (continua, limitada por el calibre del cable) | |
| Temperatura de funcionamiento | hasta 105 °C (221 °F) | |
| Supresión de EMI | Anillo magnético de ferrita (29 x 13,8 x 19 mm), 3 vueltas | |
| Cumplimiento y personalización | Cumplimiento | Reconocido por UL (cable), RoHS |
| Longitud del cable | Estándar: 450 mm; Personalizable a pedido | |
| Opciones de conector | Otros conectores de salida disponibles para pedidos al por mayor | |
Características principales:
- Diseño de salida dual: proporciona un conector XT60 de alta corriente y un conector SH3.5 auxiliar desde una única entrada de enchufe europeo.
- Cable 16 AWG reconocido por UL: fabricado con cable certificado UL10269 para seguridad, rendimiento térmico y durabilidad.
- Supresión EMI integrada: incluye un anillo magnético de ferrita para reducir la interferencia electromagnética de alta frecuencia para una entrega de energía estable.
- Longitud personalizable: la longitud total del cable se puede fabricar según requisitos específicos para diferentes diseños de equipos y enrutamiento de cables.
Aplicaciones:
- Estaciones de energía portátiles: para conectar y alimentar dispositivos que requieren entradas XT60 y SH3.5, como cargadores de drones y ventiladores de refrigeración.
- Sistemas de carga de baterías: para cargadores que envían energía a través de un enchufe de la UE a baterías y componentes auxiliares como un BMS o una pantalla.
- Prototipado electrónico y bancos de prueba: para proporcionar energía desde una toma de corriente estándar en un banco de trabajo a proyectos personalizados o dispositivos bajo prueba (DUT).
- Fuentes de alimentación personalizadas: como cable de salida para unidades de alimentación personalizadas que necesitan admitir varios tipos de conectores de CC.
- Carga de vehículos eléctricos ligeros (VEL): en estaciones de carga especializadas o adaptadores para bicicletas eléctricas, scooters u otros vehículos eléctricos pequeños.
