En ingeniería eléctrica y sistemas de cableado, es frecuente confundir los términos conector y terminal. A simple vista, pueden parecer intercambiables, pero en la práctica, cumplen funciones diferentes. Comprender sus diferencias es fundamental para garantizar instalaciones eléctricas seguras, eficientes y duraderas.
Conector vs. terminal: definiciones básicas
Conector: Dispositivo que une dos o más circuitos eléctricos. Generalmente incluye carcasas, mecanismos de bloqueo y, en ocasiones, múltiples terminales en su interior. En la mayoría de los casos, los conectores se pueden desconectar y reconectar sin herramientas.
Terminal: El extremo o interfaz específico donde se conecta físicamente un cable. Un terminal puede requerir crimpado, soldadura o fijación para asegurar el cable y garantizar la transferencia de corriente. A diferencia de los conectores, los terminales se centran más en la interfaz entre el cable y el contacto.
En resumen, cada conector puede contener varios terminales, pero no todos los terminales son parte de un conjunto de conectores.
Por qué son importantes los terminales en los sistemas eléctricos
Los terminales son cruciales porque afectan directamente la conductividad, la resistencia y la generación de calor. Un terminal de mala calidad aumenta la resistencia, lo que provoca caídas de tensión y posible sobrecalentamiento. En maquinaria industrial, incluso un aumento de 0,05 Ω en la resistencia de un terminal puede elevar el calor localizado entre 15 y 20 °C, reduciendo significativamente la vida útil del cable.
Para aplicaciones como cableado automotriz, gabinetes de control industriales y distribución de energía, seleccionar el tipo de terminal correcto es tan importante como elegir el cable en sí.
Tipos comunes de terminales
Diferentes entornos y cargas eléctricas requieren tipos de terminales específicos. A continuación, se presentan algunos de los más utilizados:
| Tipo de terminal | Material/Diseño | Caso de uso típico | Ventajas |
| Terminal de extremo de cable con aislamiento de nailon | Cobre con funda de nailon | Paneles de control, cables de hilos finos | Evita que los hilos de alambre se deshilachen, fácil de engarzar |
| Terminal de tubo de cobre | Tubo de cobre puro, estañado. | Conexiones de alta corriente, cables de batería | Baja resistencia, excelente conductividad. |
| Terminal de extremo de cable sin aislamiento | Virola de cobre desnudo | Espacios compactos, donde no se requiere aislamiento | Opción de engarce económica y confiable |

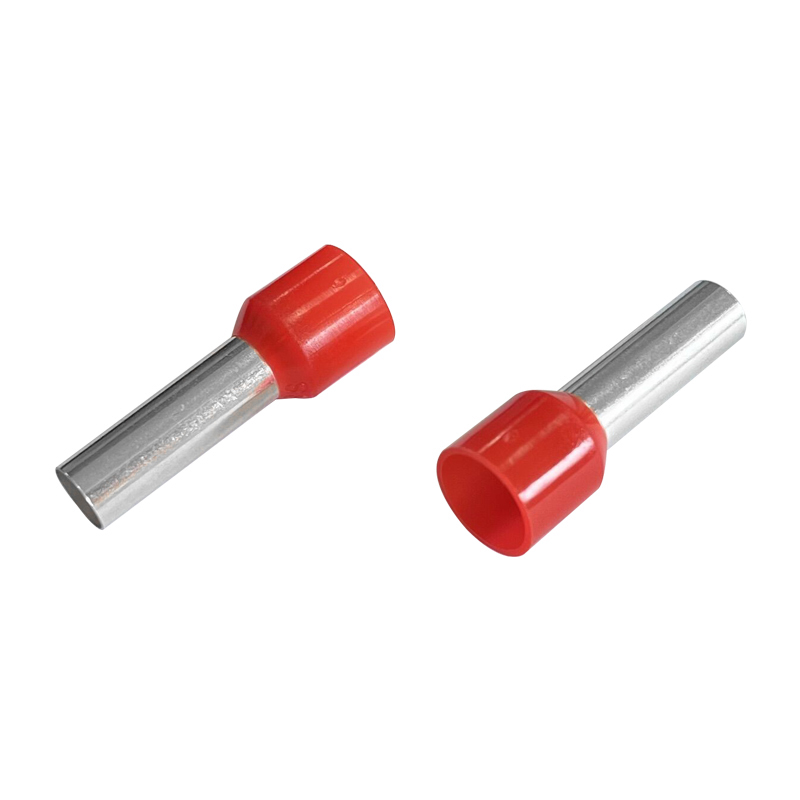

Terminal de extremo de cable con aislamiento de nailon
Este tipo de terminal se utiliza ampliamente en armarios de control y cajas de distribución. El aislamiento de nailon evita que los hilos de cable se separen, garantizando que cada hilo de cobre circule la corriente de forma uniforme. Según las normas IEC, los casquillos pueden mejorar la estabilidad del cable hasta en un 40 % durante su inserción repetida en los bloques de terminales.
Por ejemplo, en un cable trenzado fino de 2,5 mm², sin casquillo, las pérdidas de inserción pueden aumentar entre un 12 y un 15 %. Terminal de extremo de cable con aislamiento de nailonLas hebras permanecen alineadas, mejorando la eficiencia de la corriente y reduciendo el aflojamiento a largo plazo.
Terminal de tubo de cobre
Cuando se trabaja con corrientes más altas, como conexiones de batería, cables de motor o salidas de inversor, Terminal de tubo de cobre Es la opción más confiable. La conductividad del cobre es de aproximadamente 58 MS/m, casi 10 veces mayor que la del aluminio, lo que implica una menor acumulación de calor y una menor pérdida de potencia.
Estos terminales suelen estar estañados para resistir la oxidación y admiten corrientes superiores a 100 A, según el calibre del cable. En aplicaciones automotrices, un terminal de tubo de cobre puede reducir el calentamiento de la unión en casi un 25 % en comparación con los terminales de crimpeado genéricos.

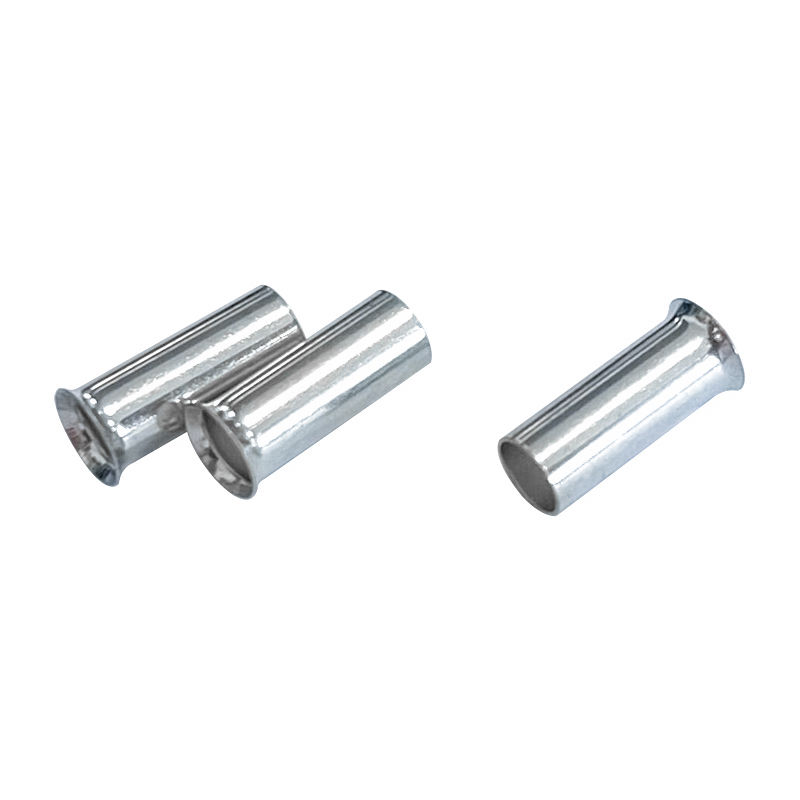

Terminal de extremo de cable sin aislamiento
No todas las aplicaciones requieren aislamiento. En espacios reducidos o cuando el terminal se inserta posteriormente en una carcasa aislada, Terminal de extremo de cable sin aislamiento se convierte en la opción económica y práctica.
A pesar de su simplicidad, garantiza que los cables multifilares no se deformen bajo la presión del tornillo. Los datos de campo muestran que los casquillos sin aislamiento correctamente engarzados pueden reducir las fallas de cableado en más de un 30 % en paneles de control industriales, en comparación con los cables sin aislamiento.
Elegir entre conector y terminal
¿Cuándo debería centrarse en los terminales en lugar de en los conectores?
1.Los terminales son mejores cuando:
La prioridad es la conductividad y el contacto seguro del cable.
El cable se fijará dentro de un bloque, panel o terminal.
La instalación requiere una resistencia de contacto mínima.
2.Los conectores son mejores cuando:
Necesita una desconexión y reconexión rápida.
Es necesario unir varios circuitos en una carcasa modular.
La protección del medio ambiente (impermeabilidad, resistencia a las vibraciones) es esencial.
Por ejemplo, un inversor solar puede usar conectores en el lateral del panel para facilitar el mantenimiento, pero dentro de la caja del inversor, los cables están fijados con terminales para una máxima estabilidad.
El panorama más amplio
Aunque los términos conector y terminal suelen usarse indistintamente, cumplen funciones diferentes en los sistemas eléctricos. Los conectores se centran en la modularidad y la comodidad, mientras que los terminales se centran en la conductividad y la fiabilidad a largo plazo.
A medida que los sistemas eléctricos se vuelven más complejos, ya sea en vehículos eléctricos, energías renovables o automatización industrial, el rendimiento de terminales como el terminal de extremo de cable con aislamiento de nailon, el terminal de tubo de cobre y el terminal de extremo de cable sin aislamiento impactará directamente en la eficiencia y la seguridad. Seleccionar el tipo correcto para cada tarea no solo es cuestión de costo, sino también de rendimiento y durabilidad.
