El diseño y selección de arneses de cableado y conectores de alto voltaje para vehículos de nueva energía

Los diseñadores se centran en varios factores críticos al desarrollar Arnés de cableado de alto voltaje para automóviles Sistemas para vehículos de nuevas energías. Abordan problemas de conectores y terminaciones, defectos de fabricación y estrés ambiental, que a menudo causan fallos como contactos corroídos, conexiones sueltas y roturas de cables. La selección de materiales es fundamental. Por ejemplo:

El diseño y la selección adecuados aumentan la seguridad, la eficiencia y la confiabilidad del vehículo.

Conclusiones clave

• Los arneses de cableado de alto voltaje deben priorizar la seguridad a través del diseño adecuado y la selección de materiales para evitar fallas.

• El uso de un diseño de riel doble mejora la confiabilidad al evitar fugas eléctricas y garantizar el funcionamiento continuo si falla un riel.

• Un aislamiento y un blindaje eficaces son cruciales para minimizar la interferencia electromagnética y mantener la integridad del sistema.

• Las características de mantenimiento regular y accesibilidad en los arneses de cableado simplifican las reparaciones y extienden la vida útil de los conectores.

• El cumplimiento de los estándares de la industria para conectores garantiza la compatibilidad, la seguridad y el rendimiento confiable en vehículos de nueva energía.

Arneses de cableado de alto voltaje: Principios de diseño





Arquitectura del sistema y diseño de doble carril

Los ingenieros automotrices priorizan la arquitectura del sistema al diseñar arneses de cableado de alto voltaje para vehículos de nueva energía. El diseño de doble riel destaca como una característica de seguridad crucial. Esta arquitectura impide que los circuitos de alto voltaje utilicen el chasis del vehículo como ruta de retorno. De esta manera, se elimina el riesgo de fugas eléctricas y otros peligros potenciales. Los sistemas de doble riel también introducen redundancia. Si falla un riel, el sistema continúa funcionando, lo que mejora la confiabilidad y garantiza un suministro de energía ininterrumpido.

Las prácticas de diseño estandarizadas ayudan a los fabricantes a acortar los ciclos de desarrollo y reducir los costos. La plataforma continua de materiales mejora aún más la rentabilidad. La precisión en el diseño sigue siendo crucial para la seguridad, especialmente en sistemas de alto voltaje. El cumplimiento de estándares rigurosos garantiza la fiabilidad y el rendimiento óptimo del vehículo. Los ingenieros deben comprender estos estándares para garantizar el cumplimiento durante todo el proceso de desarrollo.

Aislamiento, blindaje y protección EMC

El aislamiento y el blindaje son fundamentales para la seguridad y la compatibilidad electromagnética (CEM) en los arneses de cableado de alta tensión. Los ingenieros seleccionan materiales aislantes con propiedades eléctricas superiores, como poliolefinas reticuladas y polímeros avanzados. Estos materiales resisten altas tensiones y previenen fugas eléctricas.

Las técnicas de blindaje son fundamentales para minimizar la interferencia electromagnética (EMI). Las configuraciones comunes incluyen capas de malla de alambre de blindaje, combinaciones de malla de alambre de blindaje y papel de aluminio, y malla trenzada o tubos de aluminio. Una correcta conexión a tierra del blindaje previene la interferencia de señales externas. Los ingenieros evitan múltiples puntos de conexión a tierra para eliminar las diferencias de potencial que podrían inducir interferencias no deseadas.

Consejo: La selección de conectores con blindaje integrado garantiza una conexión continua entre el cable y el arnés, creando un bucle cerrado durante el engarce y reduciendo aún más la EMI.

Los fabricantes implementan blindaje trenzado en los arneses de cables para combatir las fuertes interferencias electromagnéticas (EMI). Este método, combinado con conectores blindados, mantiene la integridad del sistema y protege los componentes electrónicos sensibles.

Consideraciones de seguridad y costos

La seguridad sigue siendo la máxima prioridad en el diseño de arneses de cableado de alta tensión. Los ingenieros abordan diversos riesgos mediante estrategias de diseño bien pensadas. La siguiente tabla resume los riesgos de seguridad comunes y sus correspondientes estrategias de mitigación:

Los fabricantes equilibran el control de costos con los requisitos de seguridad al minimizar la longitud y el peso del cableado. Garantizan el cumplimiento de las normativas de seguridad y seleccionan conectores de alta calidad. Los diseños de arneses de doble vía y el blindaje eficaz ayudan a mitigar las interferencias electromagnéticas, manteniendo la rentabilidad.

Los ingenieros consideran la ocultación y el cumplimiento de las normativas de colisión. Implementan medidas de protección para prevenir fugas eléctricas e incendios. Una distribución adecuada aborda los riesgos para los ocupantes y garantiza un funcionamiento seguro. Factores clave como la tensión de trabajo, la temperatura de trabajo, el aumento de temperatura, el diámetro del cable, la protección del cable y la selección del conector guían el proceso de diseño.

Nota: El diseño estandarizado y la plataforma continua de materiales no solo mejoran la seguridad sino que también contribuyen a generar importantes ahorros de costos para los fabricantes.

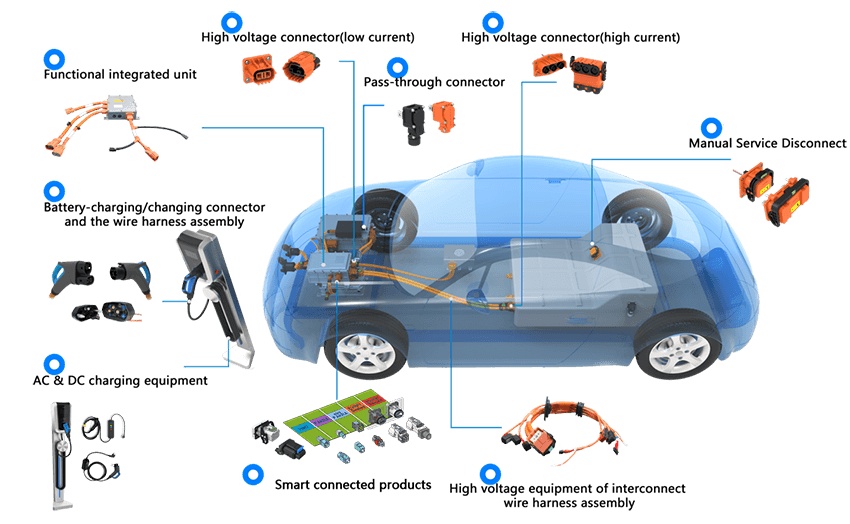

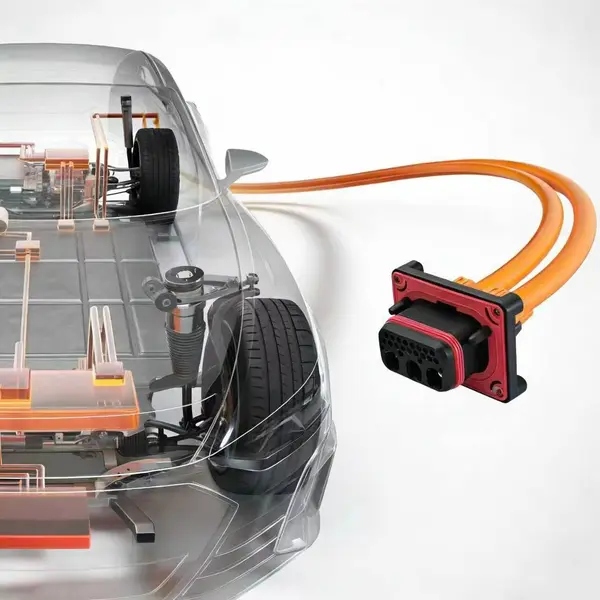

Arneses de cableado de alto voltaje: diseño y enrutamiento

Ubicación de componentes y planificación de rutas

Los ingenieros planifican con precisión la colocación de arneses de cableado de alta tensión. Consideran las rutas más cortas y seguras entre los componentes. Este enfoque reduce la pérdida de energía y mejora la gestión térmica. La dinámica de fluidos computacional (CFD) ayuda a identificar puntos calientes térmicos. Un tendido adecuado puede reducir las temperaturas entre 8 y 12 grados Celsius. Los diseñadores evitan el tendido paralelo de líneas de alta corriente y baja tensión. Esta práctica reduce la interferencia electromagnética en casi un 75 %. El blindaje de cables y alambres protege los sistemas electrónicos sensibles de interrupciones.

Nota: Las interferencias electromagnéticas pueden interrumpir los sistemas de comunicación y las redes de sensores. El blindaje y una planificación cuidadosa de las rutas mantienen la fiabilidad del sistema.

Fijación, montaje y resistencia a las vibraciones

El funcionamiento del vehículo expone los arneses de cableado a vibraciones y movimientos constantes. Los ingenieros utilizan métodos de fijación fiables y soportes especiales para asegurar los arneses. Diseñan disposiciones para evitar longitudes o cortes excesivos, lo que minimiza la fricción y el desgaste. Las cubiertas protectoras protegen las zonas vulnerables de los daños ambientales. Los sistemas de conductos de tres capas distribuyen la tensión mecánica. Los anclajes de silicona para alivio de tensión reducen las fuerzas de extracción en puntos críticos. Estas estrategias protegen la integridad de los conectores y previenen la fatiga del cable, especialmente en entornos de alta frecuencia.

• Un diseño de distribución adecuado minimiza la fricción por vibración.

• Los soportes especiales y los métodos de fijación evitan el movimiento del arnés.

• Las cubiertas protectoras y los sistemas de conductos mejoran la durabilidad.

Mantenimiento y Accesibilidad

Los diseñadores priorizan el mantenimiento y la accesibilidad en arnés de cableado del vehículo eléctrico Sistemas. Utilizan conectores que garantizan conexiones adecuadas y un fácil acceso para el mantenimiento. La organización de los arneses evita interferencias y simplifica el mantenimiento. Los diseños tridimensionales optimizan el espacio y facilitan las reparaciones. Los materiales aislantes evitan el contacto accidental con piezas metálicas, lo que aumenta la seguridad. Los materiales resistentes al calor e impermeables garantizan la estabilidad en condiciones extremas. Las características de accesibilidad facilitan el desmontaje y montaje rápidos durante el mantenimiento.

Criterios de selección de cables

Materiales conductores y aislantes

Los ingenieros seleccionan los materiales conductores y aislantes en función del rendimiento eléctrico, la durabilidad y el coste. El cobre sigue siendo el conductor preferido gracias a su excelente conductividad y resistencia a la corrosión. El aluminio ofrece una alternativa ligera y económica, especialmente en aplicaciones donde la reducción de peso es crucial.

El aislamiento XLPE proporciona una resistencia a la tensión y una resistencia mecánica excepcionales. El caucho de silicona destaca en entornos de alta temperatura y ofrece flexibilidad para tendido complejo. Estos materiales garantizan la seguridad y fiabilidad de los arneses de cableado de alta tensión en condiciones exigentes.

Sección transversal, tensión nominal y resistencia térmica

La selección del cable depende de varios criterios técnicos:

1. El diámetro del cable debe coincidir con la disposición y las características de los componentes de alto voltaje.

2. Los ingenieros aumentan el área de la sección transversal para manejar mayor corriente y reducir las pérdidas resistivas.

3. La clasificación de voltaje garantiza que el cable pueda soportar la carga eléctrica sin fallas.

4. La resistencia al calor mantiene la integridad del aislamiento durante la transmisión de alta corriente.

Las áreas transversales más grandes ayudan a mitigar la mayor resistividad del aluminio, pero pueden complicar la instalación debido a su mayor tamaño. Unas tensiones nominales y una resistencia térmica adecuadas previenen la degradación del aislamiento y las fallas del cable, especialmente en vehículos eléctricos que operan con cargas variables.

Consejo: Verifique siempre que los cables cumplan con los estándares de seguridad de la industria, como los requisitos de baja emisión de humo y libres de halógenos, para mejorar la seguridad contra incendios y la protección ambiental.

Materiales de blindaje y vaina

Los materiales de blindaje y revestimiento protegen los cables de interferencias electromagnéticas y entornos hostiles. Los ingenieros utilizan materiales avanzados para garantizar la seguridad y la durabilidad.

Los compuestos retardantes de llama libres de halógenos (HFFR) ofrecen excelente resistencia a las llamas y seguridad ambiental. Los elastómeros termoplásticos (TPE) reciclables brindan flexibilidad y rendimiento térmico, a la vez que contribuyen a los objetivos de sostenibilidad. Estos avances ayudan a los fabricantes a cumplir con estrictas normas de seguridad y medioambientales.

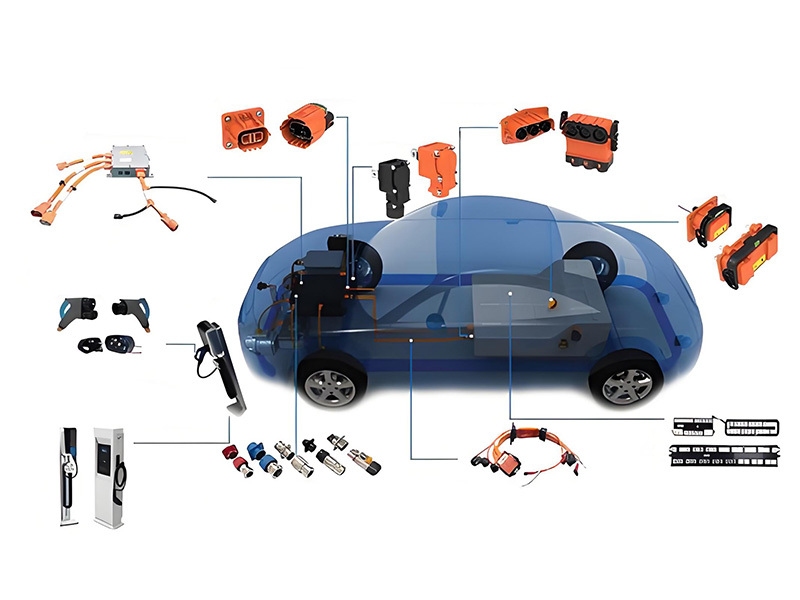

Selección de conectores y estándares





Tipos de conectores y requisitos de rendimiento

Los ingenieros automotrices seleccionan conectores automotrices de alto voltaje Basado en rigurosos criterios de rendimiento para garantizar la fiabilidad de los arneses de cableado de alta tensión. Los tipos de conectores más comunes incluyen los conectores estándar de baja tensión (LV), los conectores USCAR y los conectores JIS. Cada tipo cumple con las normas específicas de la industria en cuanto a compatibilidad y seguridad.

Los conectores deben ofrecer un rendimiento eléctrico, mecánico y ambiental uniforme. La siguiente tabla resume los requisitos esenciales:

Los ingenieros priorizan los conectores que mantienen una presión de contacto estable y minimizan la resistencia. Seleccionan materiales resistentes a la corrosión y al deterioro ambiental. Las técnicas avanzadas de fabricación garantizan precisión y durabilidad, reduciendo el riesgo de fallos de contacto eléctrico y deterioro del aislamiento.

Consejo: Seleccionar conectores con mecanismos de bloqueo robustos y clasificaciones IP altas mejora tanto la seguridad como la longevidad en aplicaciones de vehículos eléctricos.

Normas mecánicas, eléctricas y ambientales

Los conectores de alta tensión deben cumplir con estrictas normas mecánicas, eléctricas y ambientales. Estas normas protegen a los usuarios y garantizan un funcionamiento fiable en condiciones exigentes.

Los fabricantes cumplen con las normas de seguridad que previenen descargas eléctricas y garantizan la protección del usuario. Las normas de rendimiento verifican el funcionamiento fiable de los conectores en diversos entornos. Los requisitos de diseño establecidos por los principales fabricantes de automóviles garantizan la compatibilidad y la seguridad en todas las plataformas de vehículos.

Los ingenieros reconocen que la calidad de los conectores de alto voltaje afecta directamente el rendimiento eléctrico. La precisión de fabricación influye en la fiabilidad mecánica. El rendimiento ambiental sigue siendo fundamental para una operación segura en carretera.

• Los conectores de alto voltaje deben cumplir con altos estándares de calidad y precisión de fabricación.

• Estos conectores se consideran productos de alta gama debido a su papel fundamental en la seguridad del vehículo.

Los fabricantes implementan rigurosos protocolos de prueba para verificar la fiabilidad de los conectores. Analizan los modos de fallo, como el contacto deficiente, la rotura del aislamiento y los problemas de conexión mecánica. Herramientas de diagnóstico avanzadas, como el software de diagnóstico topológico, ayudan a identificar y priorizar las fallas de los conectores, optimizando el mantenimiento y reduciendo el tiempo de inactividad.

Características de seguridad y facilidad de mantenimiento

Las características de seguridad de los conectores de alto voltaje protegen tanto a los usuarios como a los sistemas del vehículo. Los ingenieros integran la tecnología de bucle de enclavamiento de alto voltaje (HVIL) para proteger a las personas durante el ensamblaje, la reparación y la operación. El HVIL actúa como un disyuntor, alertando a los conductores si una conexión de alto voltaje está comprometida. El sistema monitorea los conectores con un bucle de bajo voltaje e indica problemas si se interrumpe la señal.

• HVIL garantiza que el sistema no se pueda encender si el circuito está incompleto, lo que mejora la seguridad.

• Las tecnologías de desconexión segura al tacto y a prueba de dedos evitan el contacto accidental con componentes de alto voltaje.

• Los conectores fusibles desconectan la batería durante picos de corriente, evitando eventos catastróficos.

La facilidad de mantenimiento sigue siendo un factor clave en el diseño de conectores. Los pines reemplazables en campo minimizan el tiempo de inactividad y mejoran la productividad al permitir el mantenimiento in situ. Los conectores con una larga vida útil de hasta 50 000 ciclos reducen el coste total de propiedad. Los diseños ergonómicos facilitan la operación con una sola mano, lo que reduce el riesgo de lesiones por movimientos repetitivos. Las conexiones rápidas se pueden realizar sin herramientas adicionales, lo que mejora la eficiencia durante el mantenimiento.

Los ingenieros abordan los modos de fallo más comunes, como fallos de contacto eléctrico, rotura del aislamiento, contaminación, arcos eléctricos y daños físicos. Seleccionan materiales resistentes a la corrosión y la degradación ambiental. Un diseño meticuloso mejora la robustez del conector, mientras que rigurosos protocolos de prueba garantizan la fiabilidad y la seguridad.

Nota: La correcta prueba y manipulación de los arneses de cableado y conectores de alto voltaje es crucial para evitar fallas durante el funcionamiento. Los métodos de diagnóstico avanzados y la cuidadosa selección de materiales ayudan a mantener la integridad del sistema y la seguridad del vehículo.

Los ingenieros automotrices logran una seguridad y confiabilidad óptimas siguiendo las mejores prácticas de la industria para arneses y conectores de cableado de alto voltaje. Identifican los requisitos eléctricos, crean esquemas detallados y utilizan modelado CAD para un enrutamiento preciso. El cumplimiento de las normas internacionales mitiga riesgos como cortocircuitos e interferencias electromagnéticas. La siguiente lista de verificación destaca los pasos esenciales de diseño:

La aplicación de estos principios mejora el rendimiento del vehículo, la seguridad y el cumplimiento de los estándares de la industria.

Preguntas frecuentes

¿Qué normas orientan la selección de conectores de alto voltaje en vehículos de nueva energía?

Los ingenieros automotrices siguen estándares como USCAR, JIS y LV. Estos estándares garantizan la compatibilidad, la seguridad y la confiabilidad. Especifican los requisitos de voltaje, corriente, durabilidad mecánica y resistencia ambiental.

¿Cómo garantizan los ingenieros la seguridad de los arneses de cableado de alto voltaje?

Utilizan materiales aislantes con alta resistencia a la tensión. Incorporan blindaje para reducir la interferencia electromagnética. Características de seguridad como HVIL y robustos mecanismos de bloqueo evitan el contacto y la desconexión accidentales.

¿Por qué los fabricantes prefieren el cobre al aluminio para los conductores?

El cobre ofrece una conductividad superior y resistencia a la corrosión. Facilita un suministro de energía estable y reduce la pérdida de energía. El aluminio ofrece una alternativa ligera, pero requiere una sección transversal mayor para obtener el mismo rendimiento.

¿Qué prácticas de mantenimiento prolongan la vida útil de los conectores y arneses?

Las inspecciones periódicas detectan a tiempo el desgaste, la corrosión o las conexiones sueltas. Los ingenieros recomiendan limpiar los contactos, revisar los sellos y reemplazar los componentes dañados. Un mantenimiento adecuado garantiza un funcionamiento fiable y reduce el riesgo de fallos.
