Los mazos de cables actúan como el sistema nervioso central del hardware moderno. Desde los compartimentos del motor de los automóviles hasta los armarios de control industrial automatizados, estos conjuntos transmiten energía y datos de forma continua. A pesar de ser percibidos como componentes simples —solo cables, terminales y conectores—, los mazos de cables suelen ser la causa principal de fallos sistémicos del hardware. Cuando una máquina se desconecta debido a fallos eléctricos, el culpable rara vez es la unidad de procesamiento principal; generalmente se trata de una conexión física defectuosa.
Para comprender los mecanismos exactos que provocan estos fallos en la capa física, es necesario analizar las tensiones mecánicas, ambientales y eléctricas que actúan sobre el conjunto durante su ciclo de vida. Diagnosticar estas causas raíz en las primeras etapas de la ingeniería permite a los equipos especificar mejores materiales y tolerancias de fabricación, evitando así costosas retiradas de productos y tiempos de inactividad del sistema.
1. Envejecimiento térmico y degradación del aislamiento
El calor es el principal enemigo del aislamiento de polímero. Los cables suelen tenderse cerca de componentes que generan calor, como motores, sistemas de escape o transformadores de alta potencia. Con el tiempo, las altas temperaturas aceleran la liberación de plastificantes en el aislamiento de PVC común, lo que provoca que la cubierta se vuelva quebradiza, se agriete y, finalmente, deje al descubierto el conductor. Esto crea un riesgo inmediato de cortocircuitos y arcos eléctricos.
La ecuación de Arrhenius dicta que, para muchos polímeros aislantes comunes, la vida útil esperada se reduce a la mitad por cada aumento de 10 °C en la temperatura de funcionamiento continuo por encima de la línea base nominal. Esto hace que la selección del material sea crítica. Por ejemplo, confiar en un cable estándar con clasificación de 80 °C en una carcasa que frecuentemente alcanza los 85 °C garantiza una falla prematura. Actualizar a un Conjunto de arnés de cables personalizado UL1015 de 20 AWG Proporciona un sólido mecanismo de defensa, ya que la especificación UL1015 contempla una temperatura máxima de 105 °C. Este margen térmico adicional prolonga significativamente la vida útil en entornos adversos al resistir la degradación oxidativa que daña las mezclas de PVC de menor calidad.
| Tipo de aislamiento | Clasificación de temperatura máxima | Entorno de aplicación típico | Mecanismo de falla a temperatura excesiva |
|---|
| PVC estándar (UL1007) | 80°C | Electrónica de consumo, interior suave | Pérdida de plastificante, fragilización, agrietamiento |
| PVC de alta temperatura (UL1015) | 105°C | Maquinaria industrial, electrodomésticos | Endurecimiento gradual tras una exposición extrema prolongada |
| XLPE / Teflón (PTFE) | 125°C - 200°C+ | Sistemas automotrices bajo el capó, aeroespaciales | Resiste el calor pero es vulnerable al flujo en frío o a la abrasión. |
2. Engastes defectuosos y uniones de alta resistencia
Un engaste no consiste simplemente en comprimir metal sobre un cable; es un proceso de soldadura en frío que requiere una precisión extrema. El objetivo es deformar los hilos del cable y el cuerpo del terminal para crear una masa sólida de metal completamente hermética a los gases. Si gases corrosivos u oxígeno penetran en la unión engastada, se producirá oxidación, lo que aumentará la resistencia eléctrica de la conexión.
Los errores de engaste generalmente se dividen en dos categorías: engaste insuficiente y engaste excesivo. Un terminal con engaste insuficiente deja huecos microscópicos entre los hilos, lo que provoca una alta resistencia eléctrica, calentamiento localizado y, finalmente, un sobrecalentamiento. Un terminal con engaste excesivo daña físicamente los hilos del cable, reduciendo la sección transversal efectiva y creando puntos débiles mecánicos que se rompen con la vibración.
Para evitar estas peligrosas caídas de voltaje en circuitos críticos de potencia, los ingenieros deben especificar un Mazo de cables con terminales de crimpado de baja impedanciaEstos conjuntos se fabrican bajo un estricto control de calidad, utilizando equipos de prensado automatizados que monitorizan la fuerza de engaste en tiempo real. Al verificar la altura exacta del engaste y mediante el análisis de secciones transversales por micrografía, el fabricante garantiza una compresión óptima, lo que da como resultado una conexión con una impedancia añadida prácticamente nula.
| Condición de engaste | Resistencia mecánica (fuerza de tracción) | Resistencia eléctrica | Riesgo de fiabilidad a largo plazo |
|---|
| Engarzado insuficientemente | Bajo (el cable se desconecta fácilmente) | Alto (propenso a la oxidación) | Descontrol térmico, conexión intermitente |
| Engaste óptimo | Máximo (Supera la fuerza de rotura del cable) | Mínimo (soldadura en frío hermética al gas) | Estable durante décadas de uso |
| Excesivamente engarzado | Bajo (los hilos se cortan en la base del engaste) | De moderado a alto | Fractura mecánica bajo vibración |
3. Fatiga por vibración y corrosión por frotamiento
En aplicaciones que involucran motores, componentes estructurales móviles o transporte, la vibración constante causa estragos en las interfaces de cableado. Cuando un cable no está bien sujeto, experimenta esfuerzos de flexión cíclicos. Dado que el cobre se endurece por deformación, la flexión continua acaba provocando que los hilos de cobre se rompan limpiamente cerca del punto de terminación. Un enrutamiento adecuado exige el uso de alivio de tensión: sujetar el arnés con abrazaderas o bridas cerca de los conectores para transferir la carga mecánica de la unión eléctrica al chasis estructural.
La vibración también introduce un peligro invisible: la corrosión por fricción. Este fenómeno ocurre a nivel microscópico dentro de los conectores acoplados. Las microvibraciones hacen que los pines metálicos se froten entre sí, raspando finas capas de óxido. El metal expuesto se reoxida inmediatamente y el proceso se repite. A lo largo de miles de horas, este raspado microscópico acumula una gruesa capa de residuos de óxido no conductores entre los contactos. El sistema comienza a experimentar fallas fantasma: caídas momentáneas en los datos de los sensores o caídas repentinas de voltaje. El uso de recubrimientos más gruesos (como oro sobre níquel) o lubricantes de contacto especializados puede mitigar la corrosión por fricción, pero el enrutamiento de los arneses para minimizar la transmisión de frecuencia resonante es la mejor defensa física.
4. Terminación incorrecta a nivel de panel
Las instalaciones en campo dentro de gabinetes eléctricos y paneles de control representan otro punto crítico de falla. Los técnicos suelen pelar los cables multifilares y insertarlos directamente en bloques de terminales con abrazaderas de tornillo. Al apretar el tornillo, se ejercen fuerzas de rotación y compresión que separan los hilos. Algunos hilos se rompen, reduciendo efectivamente un cable de 16 AWG a un equivalente de 18 AWG o 20 AWG justo en la unión, destruyendo por completo su capacidad de conducción de corriente.

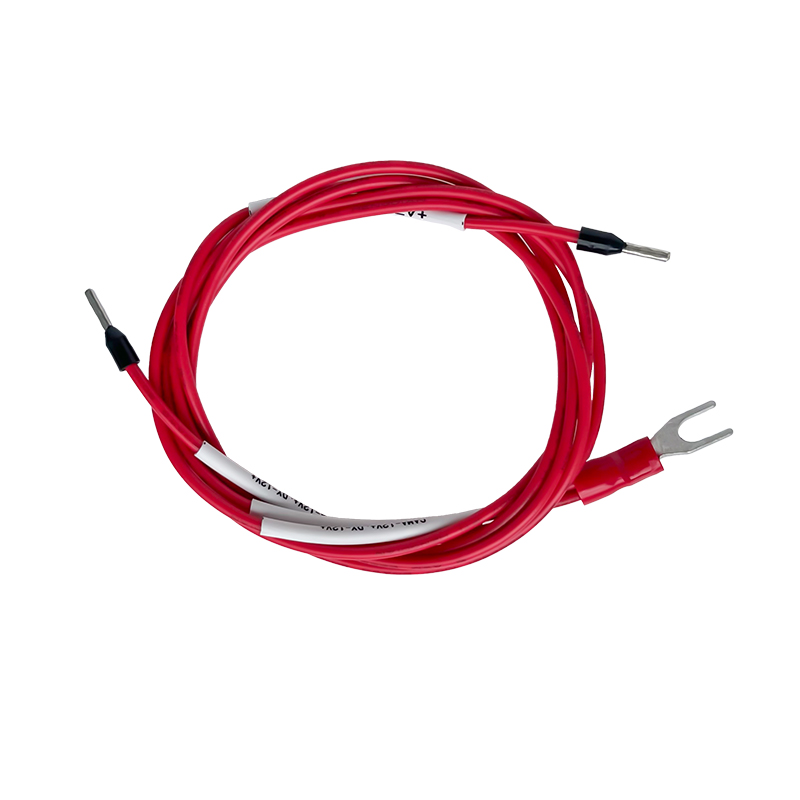

Además, la deformación plástica del cobre (flujo en frío) bajo la presión del tornillo provoca que la conexión se afloje con el tiempo, lo que requiere un mantenimiento rutinario para volver a apretar los tornillos. Utilizando un Arnés de cableado con terminales de férula precrimpados Este sistema resuelve el problema estructural de raíz. La férula actúa como una funda protectora de cobre o latón que encapsula los delicados hilos conductores. Al apretar el tornillo del bloque de terminales, este ejerce presión sobre el cuerpo sólido de la férula en lugar de sobre los hilos individuales. Esto distribuye la presión de manera uniforme, evita la rotura de los hilos, elimina el riesgo de que hilos sueltos provoquen cortocircuitos en terminales adyacentes y reduce significativamente la necesidad de reapretar las conexiones.
5. Entrada de sustancias químicas y acción capilar
Los mazos de cables instalados en entornos hostiles están expuestos a aceites, refrigerantes, agentes de limpieza y agua. Un error común en el diseño de mazos de cables es ignorar la tendencia natural del cable a actuar como un tubo capilar. Si la humedad penetra en un conector sin sellar o en una sección dañada del aislamiento, los cambios de temperatura y las diferencias de presión dentro del sistema pueden succionar activamente el fluido hacia arriba, a través del revestimiento del cable, circulando entre los hilos de cobre.
Esta acción capilar puede transportar fluidos corrosivos directamente a unidades de control electrónico (ECU) selladas o sensores costosos, incluso a kilómetros del punto de entrada inicial. El diseño adecuado de bucles de goteo —que dirigen el cable de manera que quede por debajo del punto de entrada del conector— obliga a los fluidos a gotear por la parte inferior del bucle por gravedad, en lugar de que fluyan hacia el conector. El uso de tubos termorretráctiles con adhesivo termofusible interno (tubos termorretráctiles de doble pared) en los puntos de terminación bloquea esta vía interna de migración de fluidos.
| Amenaza ambiental | Mecanismo de falla primaria | Contramedida de ingeniería |
|---|
| Petróleo / Hidrocarburos | Hinchazón, ablandamiento y fusión del aislamiento | Especifique elastómeros reticulados o revestimientos de PTFE. |
| Humedad / Condensación | Acción capilar, corrosión interna, cortocircuitos | Tubo termorretráctil con revestimiento adhesivo, bucles antigoteo, conectores IP67+ |
| Abrasión física | Rozamiento contra los bordes afilados del chasis | Tubos corrugados para telares, arandelas de goma, reglas de enrutamiento estrictas |
6. Integración de protocolos de prueba y garantía de calidad
La mitigación de fallas en los arneses de cableado no se limita a identificar los mecanismos físicos; depende en gran medida de la implementación de pruebas de validación rigurosas antes de que el conjunto llegue al campo. Un arnés visualmente perfecto aún puede ocultar fallas internas catastróficas. El control de calidad moderno exige pruebas de continuidad automatizadas, pruebas de alta tensión (hi-pot) para verificar la rigidez dieléctrica del aislamiento y pruebas de retroceso para asegurar que los pines del conector estén completamente insertados y bloqueados en sus carcasas de plástico.
Los equipos de ingeniería deben dejar de considerar los conjuntos de cableado como simples complementos y empezar a tratarlos como subsistemas complejos y de alta ingeniería. Al especificar tolerancias precisas para la altura de las conexiones, adaptar el material aislante al entorno térmico exacto e implementar parámetros de enrutamiento estrictos que tengan en cuenta la vibración y la humedad, los fabricantes pueden prácticamente eliminar las fallas en campo. La implementación de programas estandarizados de pruebas de fuerza de tracción en la línea de montaje garantiza la integridad mecánica de cada soldadura en frío, lo que traduce directamente los datos de diseño físico en fiabilidad eléctrica a largo plazo.
