¿Por qué los arneses de cableado de baja calidad son el eslabón más débil de las nuevas tecnologías energéticas?

En aplicaciones de energías renovables y entornos de control industrial, las paradas de equipos rara vez se deben a la rotura repentina de un componente central de gran tamaño. En la mayoría de los casos, las fallas catastróficas del sistema se originan en los elementos más pequeños y a menudo ignorados: los arneses de cableado. Al trabajar con sistemas de almacenamiento de energía de alta eficiencia, equipos complejos para drones o gabinetes de control densamente empaquetados, los ingenieros se enfrentan a una tríada de desafíos constantes. Estos incluyen la interferencia electromagnética (EMI) que degrada la integridad de la señal, la degradación térmica debido a especificaciones de cableado inadecuadas y fallas en las conexiones mecánicas resultantes de un engaste deficiente de los terminales.

Para solucionar estos problemas, es necesario dejar de lado las longitudes de cable estándar y centrarse en conjuntos de arneses altamente específicos y adaptados a cada aplicación. Al analizar las cargas eléctricas, las tensiones ambientales y las limitaciones físicas de un sistema, los integradores pueden eliminar los microarcos, el ruido de la señal y las caídas de tensión que afectan a los diseños eléctricos modernos. Esta guía explica la física de estas fallas y detalla las configuraciones de arnés específicas necesarias para resolverlas de forma definitiva.

Supresión de ruido de alta frecuencia mediante filtrado pasivo

En sistemas automatizados que incluyen variadores de frecuencia (VFD), inversores solares o controladores de vuelo de drones, la corrupción de la señal es una amenaza constante. Los componentes de conmutación de alta velocidad generan un ruido electromagnético significativo. Cuando los cables de señal sensibles discurren en paralelo a líneas eléctricas de alta corriente, actúan como antenas, absorbiendo este ruido. El resultado son lecturas erráticas de los sensores, pérdida de paquetes de comunicación y un comportamiento impredecible del hardware. Por ejemplo, el módulo GPS o el controlador de vuelo de un dron podrían experimentar fluctuaciones repentinas simplemente porque el cableado de alimentación que discurre junto a él carece de un blindaje o filtrado adecuados.

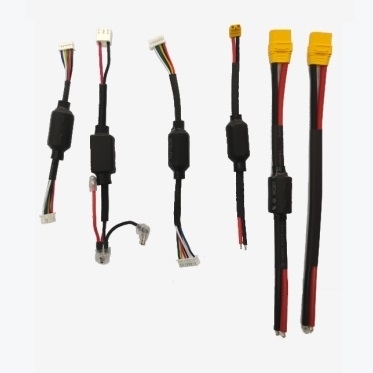

Si bien los cables blindados son una respuesta estándar, añaden peso y rigidez, lo cual es muy perjudicial en aplicaciones aeroespaciales o de energías renovables compactas. Una solución mucho más eficiente para el ruido de frecuencia objetivo es la integración de núcleos de ferrita directamente en el conjunto del arnés. Utilizando un específico Cable antiinterferencias con anillo magnético Proporciona un punto de estrangulamiento localizado y ligero para el ruido de modo común de alta frecuencia. El anillo magnético, compuesto de materiales cerámicos mezclados con óxido de hierro y otros metales, funciona esencialmente como una resistencia dependiente de la frecuencia.

A bajas frecuencias (como en la transmisión de corriente continua estándar), el anillo presenta una impedancia insignificante, lo que permite que la energía fluya libremente. Sin embargo, a medida que la frecuencia de la interferencia aumenta hasta alcanzar el rango de los megahercios, la impedancia del anillo se incrementa exponencialmente, absorbiendo el ruido de alta frecuencia y disipándolo en forma de una mínima cantidad de calor. Este método de filtrado pasivo es fundamental para los arneses de cables de alimentación y señal de par trenzado, ya que garantiza que la integridad de los datos se mantenga intacta sin necesidad de rediseñar físicamente las rutas de enrutamiento dentro de la carcasa del equipo.

Gestión térmica y mitigación de caídas de tensión

El calor es el principal enemigo del aislamiento eléctrico. En las cajas de control industrial y los nuevos sistemas de almacenamiento de energía, los mazos de cables suelen estar sometidos a altas corrientes sostenidas en recintos con poca ventilación. El uso de cableado estándar en estas condiciones acelera la degradación de la cubierta de PVC. Con el tiempo, los plastificantes se filtran, dejando el aislamiento quebradizo y propenso a agrietarse, lo que inevitablemente provoca cortocircuitos o fallos de puesta a tierra.

Los ingenieros deben seleccionar cuidadosamente el cable según las especificaciones de Underwriters Laboratories (UL) y adaptarlo al entorno operativo. Un error común es usar cable UL1007 (clasificado para 80 °C y 300 V) en entornos con temperaturas ambiente superiores a 70 °C, lo que prácticamente no deja margen térmico para el calentamiento Joule generado por el propio cable. La actualización al estándar UL1015 resuelve este problema. El UL1015 cuenta con una capa de aislamiento mucho más gruesa y está clasificado para 105 °C y 600 V.

Para la distribución de energía de rango medio dentro de los gabinetes de control, se implementa un Arnés de cables personalizado Ul1015 de 20 AWG Ofrece una mejora significativa en la fiabilidad. El grosor de 20 AWG proporciona una capacidad de conducción de corriente equilibrada (aproximadamente 11 amperios, según la configuración del haz), mientras que la cubierta UL1015 soporta las altas temperaturas de los recintos cerrados. Para requisitos de potencia más elevados, el uso de un cable UL1015 de 16 AWG garantiza una mínima caída de tensión en tramos largos, lo cual es fundamental al conectar componentes como los cables de alimentación de baja resistencia XT30 de 50 mm. Mantener una baja resistencia a lo largo de todo el arnés evita puntos calientes localizados que podrían comprometer el módulo de almacenamiento de energía.

Mecánica de las conexiones de crimpado herméticas a los gases

Aunque el calibre y el aislamiento del cable estén perfectamente especificados, el sistema sigue siendo muy vulnerable en los puntos de terminación. Los terminales mal engarzados son la causa de la gran mayoría de las fallas en el cableado. Un engarzado deficiente deja espacios de aire microscópicos entre los hilos del cable y el barril del terminal. El oxígeno penetra en estos espacios, provocando oxidación. El cobre oxidado tiene mayor resistencia eléctrica, lo que genera calor. Este calor provoca expansión y contracción, aflojando aún más el engarzado, atrayendo más oxígeno y creando un peligroso ciclo de descontrol térmico conocido como microarco.

Un engaste profesional debe lograr una unión "hermética al gas". Esto significa que la fuerza mecánica aplicada durante el engaste es tan inmensa que los hilos de cobre individuales se deforman y se sueldan en frío, eliminando todos los espacios de aire intersticiales. Lograr esta consistencia a mano es casi imposible en el ensamblaje de alto volumen. Por eso es importante obtener un engaste fabricado con precisión. Conjunto de terminales de férula preengarzada es fundamental para la fiabilidad.

Ya sea para integrar terminales de crimpado XH-5P a FDD para conjuntos de sensores o para usar terminales SV2-4S en bloques de conexión a tierra, los conjuntos crimpados de fábrica se someten a rigurosas pruebas de fuerza de tracción y análisis de sección transversal para verificar la integridad de la soldadura en frío. Los terminales de férula, en particular, son esenciales para los armarios de control. Encapsulan el cable trenzado, evitando que se deshilache al insertarlo en los bloques de terminales y asegurando que el tornillo de fijación aplique una presión uniforme en todos los hilos, en lugar de cortarlos.

Especificaciones técnicas y métricas de rendimiento

Para comprender mejor los límites operativos y los criterios de selección de estos componentes, los siguientes conjuntos de datos proporcionan métricas de referencia para evaluar la fiabilidad de los arneses de cables. La primera tabla detalla los distintos umbrales operativos entre los estándares de cableado comunes utilizados en aplicaciones de energías renovables. La segunda tabla describe la fuerza de extracción mecánica mínima aceptable para distintos calibres de cable, que sirve como indicador principal de control de calidad para la integridad del engaste.

Implementación de una arquitectura de cableado robusta

Para abordar las vulnerabilidades de la infraestructura, se requieren decisiones de ingeniería proactivas mucho antes de que comience la fase de ensamblaje. Confiar únicamente en las inspecciones visuales de los conjuntos de cableado es insuficiente para identificar huecos internos o un blindaje EMI inadecuado. Los ingenieros deben exigir a los fabricantes de arneses documentación rigurosa sobre las pruebas de fuerza de tracción, la resistencia de aislamiento y las características de impedancia.

La auditoría del entorno operativo determinará los requisitos exactos de los materiales. Si un armario de control está sellado y con muchos componentes, el cableado estándar de PVC se degradará prematuramente. Especificar rangos de temperatura más altos y verificar la presencia de supresión de ruido integrada reducirá drásticamente la frecuencia de fallas impredecibles en los equipos. Al tratar el arnés de cableado como un componente activo y crítico, en lugar de un elemento secundario pasivo, los integradores pueden garantizar el rendimiento y la seguridad constantes de los exigentes sistemas eléctricos modernos.
