Los conectores XT30 y XT30U son prácticamente idénticos, lo que puede generar confusión al elegir conectores para drones, aeronaves de radiocontrol, baterías LiPo, ESC, cargadores o sistemas de alimentación compactos. Ambos pertenecen a la familia de conectores de alimentación de la serie XT, pero el XT30U es el diseño más reciente y compacto, y se ha convertido en la opción más práctica para muchos proyectos nuevos.
Lo importante es que la elección entre XT30 y XT30U no se reduce simplemente a qué conector soporta más corriente. El calibre del cable, la carga continua, la temperatura del conector, el espacio de instalación, la frecuencia de acoplamiento y el diseño físico del arnés final son factores relevantes. Comprender estas diferencias antes de la compra puede evitar reparaciones innecesarias posteriormente.
XT30 vs XT30U: La diferencia fundamental
El conector XT30 original fue diseñado como un conector de alimentación de CC compacto de dos pines para equipos pequeños alimentados por batería. El XT30U conserva el mismo concepto básico de conexión de alimentación de dos polos, pero utiliza un diseño de carcasa más compacto. En los catálogos de productos actuales, el XT30U se posiciona ampliamente como el conector de cable compacto estándar para aplicaciones como baterías, controladores, drones y pequeños sistemas eléctricos.
Para un nuevo diseño, el conector XT30U suele ser la versión más fácil de especificar, ya que ofrece un tamaño compacto sin requerir cambios importantes en el concepto eléctrico de una conexión XT30. Sin embargo, los ingenieros deben verificar el número de modelo exacto en lugar de asumir que todos los conectores de la familia XT30 tienen especificaciones idénticas.
| Característica | XT30 | XT30U |
|---|---|---|
| Tipo de conector | Conector de alimentación de CC de 2 pines | Conector de alimentación de CC de 2 pines |
| Aplicación principal | Equipos pequeños alimentados por batería | Drones, modelos RC, baterías, controladores y sistemas de alimentación compactos. |
| Clase actual | Pequeñas aplicaciones de corriente continua de alta corriente | Hasta 20 A máximo bajo las condiciones especificadas en el catálogo. |
| Rango de temperatura | Normalmente entre -20 °C y 120 °C, dependiendo del modelo exacto. | -20 °C a 120 °C según las especificaciones actuales del XT30U. |
| Vida mecánica | Normalmente se especifican alrededor de 100 ciclos de apareamiento. | 100 ciclos de acoplamiento en las especificaciones actuales. |
| Prioridad de diseño | Diseño de conector compacto establecido | Diseño de viviendas más compacto y modernizado |
La capacidad nominal exacta siempre debe verificarse con el número de pieza del conector, el calibre del cable y las condiciones de instalación. Por ejemplo, las especificaciones actuales del AMASS XT30U indican un máximo de 20 A con un cable de 16 AWG bajo una condición de aumento de temperatura específica, mientras que otras especificaciones comerciales pueden indicar capacidades nominales continuas inferiores según su método de prueba y aplicación. Por lo tanto, el valor "30" anunciado en un conector no debe considerarse como una capacidad nominal de corriente continua universal.
¿Por qué se desarrolló el XT30U?
La principal ventaja del conector XT30U es su eficiencia en el empaquetado. En drones y equipos de radiocontrol, cada milímetro y cada gramo cuentan. Un conector que realiza la función eléctrica requerida ocupando menos espacio se integra más fácilmente en un compartimento de batería compacto o en un arnés de cableado.
Esto cobra especial importancia cuando el conector se instala cerca de un ESC, un controlador de vuelo, una batería o la pared de la carcasa. Un conector voluminoso puede provocar que el cable se doble bruscamente, aumentar la tensión en las soldaduras o dificultar el montaje.
Por esta razón, un Conector de batería XT30U para drones Suele ser más adecuado para diseños compactos de UAV y FPV, donde el tamaño del conector y el enrutamiento del cable son importantes.
Clasificación actual: El número en el conector no es suficiente
Uno de los errores más comunes es elegir un conector únicamente porque su nombre de serie contiene un número relacionado con la corriente. El límite térmico real depende de la resistencia de contacto, el tamaño del conductor, la duración de la corriente, la temperatura ambiente, el flujo de aire y la cantidad de conectores que operan dentro de la misma carcasa.
Una forma útil de evaluar el conector es considerar la relación entre la corriente y la generación de calor. Las pérdidas eléctricas en el contacto son aproximadamente proporcionales a:
P = I²R
Esto significa que duplicar la corriente no implica simplemente duplicar el calentamiento del conector. Si la corriente aumenta de 10 A a 20 A mientras la resistencia de contacto permanece inalterada, el calentamiento resistivo se cuadruplica aproximadamente.
| Actual | Calentamiento relativo I² | Implicaciones de diseño |
|---|---|---|
| 5 A | 1× | Calentamiento del conector bajo |
| 10 A | 4× | El rendimiento térmico adquiere mayor relevancia. |
| 15 A | 9× | Compruebe el calibre del cable y la temperatura del conector. |
| 20 A | 16× | Requiere un diseño térmico y de cableado cuidadoso. |
Por eso, un conector que funciona perfectamente a 8-10 A puede calentarse notablemente al operarlo continuamente cerca de su límite superior de corriente. En los sistemas de baterías, los ingenieros deben distinguir entre la corriente pico de corta duración y la corriente continua.
Selección de XT30U y calibre del cable
El conector y el cable deben considerarse como un único conjunto eléctrico. Instalar un conector de alta corriente en un cable de calibre insuficiente no crea un arnés de alta corriente.
La documentación actual del XT30U especifica un máximo de 20 A bajo una condición de prueba de 16 AWG. La elección práctica puede variar según la longitud del cable, la temperatura nominal del aislamiento, el método de instalación y el ciclo de trabajo.
| Tamaño del cable | Uso típico | Qué comprobar |
|---|---|---|
| 18 AWG | Drones pequeños y dispositivos electrónicos compactos | Corriente continua y longitud del cable |
| 16 AWG | Sistemas de baterías compactas de mayor corriente | Ciclo de trabajo y temperatura del conector |
| 14 AWG | Aplicaciones que requieren conductores más gruesos | Espacio físico para la copa de soldadura y compatibilidad con el conector |
Para productos preensamblados, un Conector XT30U con cable de silicona Esto permite reducir el tiempo de ensamblaje, ya que el conector y el cable se suministran como una unidad preparada. Resulta útil para baterías, conjuntos de controladores y arneses de producción, donde la longitud del cable y la calidad de la soldadura son cruciales.
XT30 vs XT30U para aplicaciones de drones y radiocontrol
Los drones son uno de los ejemplos más claros de por qué el diseño XT30U resulta atractivo. Un circuito de alimentación típico para un UAV pequeño puede incluir un conector de batería, cableado del ESC, una sección de distribución de energía y varios cables de señal. El conector de alimentación debe soportar la corriente requerida sin aumentar innecesariamente el tamaño ni el peso.
El conector XT30U es especialmente adecuado cuando el diseño requiere un conector compacto de dos pines y la corriente de funcionamiento se encuentra dentro de los límites de corriente verificados del conector. También resulta útil cuando es necesario desconectar la batería o el ESC periódicamente durante el mantenimiento.
| Solicitud | Enfoque recomendado | Razón |
|---|---|---|
| dron FPV | XT30U | Tamaño compacto y rango de corriente adecuado. |
| Avión pequeño de radiocontrol | XT30U | Peso ligero y fácil conexión de la batería. |
| Batería pequeña de polímero de litio | XT30U | Conexión compacta del lado de la batería |
| Sistema de alimentación de corriente más alta | Considere la serie XT más grande. | Es posible que se requiera mayor margen térmico y de corriente. |
| Entrada de alimentación montada en PCB | XT30UPB o versión de PCB adecuada | Diseñado para instalación a nivel de placa |
¿Son compatibles los conectores XT30 y XT30U?
La compatibilidad es uno de los aspectos en los que los compradores deben prestar atención a la versión exacta del conector. Los productos de la serie XT están disponibles en diferentes configuraciones mecánicas, incluyendo cable, PCB, conector en ángulo recto y otras variantes. Dos productos pueden pertenecer a la familia XT30 sin tener el mismo método de instalación física.
Si va a reemplazar un conector existente, compare la configuración macho/hembra, la geometría de la carcasa, la dirección de salida del cable, el método de montaje y el número de pieza exacto. No compre basándose únicamente en la denominación "XT30".
Para un diseño nuevo, seleccionar la familia XT30U desde el principio suele ser más sencillo que diseñar en torno a un conector antiguo y modificarlo posteriormente. Sin embargo, para una línea de producción existente, también se debe considerar el costo de cambiar las herramientas, la longitud de los cables, los procesos de engaste o soldadura y el inventario.

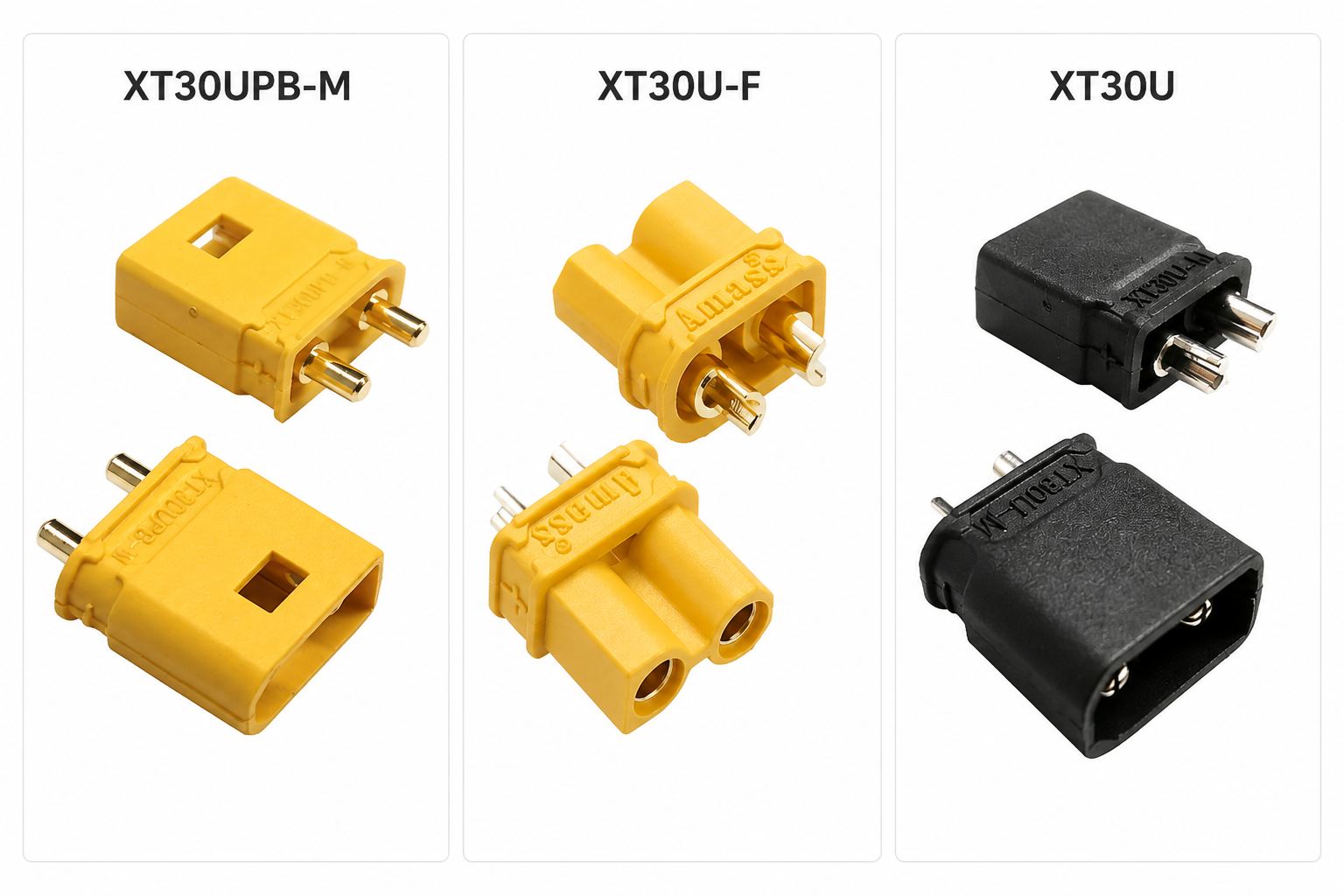

Opciones macho y hembra XT30U
La familia XT30U está disponible en versiones macho y hembra, así como en diferentes configuraciones de montaje y cableado. Un cable estándar normalmente consta de un conector macho en un extremo y un conector hembra en el otro.
Para aplicaciones de baterías, un Conectores de batería XT30U macho y hembra Este conjunto permite crear conexiones desmontables entre una batería y un ESC, controlador, cargador u otra carga de CC. Al especificar el conjunto, los compradores deben confirmar el tipo de conector, el calibre y la longitud del cable, el material aislante y la polaridad antes de la producción.
¿Cuándo deberías elegir XT30 en su lugar?
Todavía existen situaciones en las que conservar un diseño XT30 existente tiene más sentido que cambiar a XT30U. Si un producto consolidado ya utiliza conectores XT30, el diseño eléctrico ha superado las pruebas y el conector está fácilmente disponible, reemplazarlo simplemente porque XT30U es más nuevo puede ofrecer pocas ventajas prácticas.
El conector XT30 también puede seguir siendo adecuado cuando la disposición mecánica existente, el recorte de la carcasa, el enrutamiento del cable y las herramientas de montaje se diseñaron específicamente en torno al conector original.
La decisión es diferente para un producto nuevo. Si los requisitos eléctricos son similares y el diseño mecánico se beneficia de un conector más pequeño, el XT30U suele ser el punto de partida más atractivo.
Lista de verificación para una selección práctica
| Pregunta | Por qué es importante |
|---|---|
| ¿Qué es la corriente continua? | Determina si el conector tiene suficiente capacidad térmica. |
| ¿Cuál es la corriente máxima? | Las ráfagas cortas pueden comportarse de manera diferente a las cargas continuas. |
| ¿Qué calibre de cable se requiere? | La capacidad del conector y la del cable deben funcionar conjuntamente. |
| ¿De cuánto espacio de instalación se dispone? | Un conector compacto puede simplificar el tendido de cables. |
| ¿Con qué frecuencia se desconectará? | La vida útil mecánica cobra importancia en los equipos que requieren mantenimiento. |
| ¿Se monta mediante cable o sobre placa de circuito impreso? | Las diferentes variantes de la familia XT30 están diseñadas para diferentes métodos de instalación. |
| ¿Se trata de un diseño nuevo o de un reemplazo? | Las herramientas existentes y la compatibilidad mecánica pueden contrarrestar las ventajas del cambio. |
¿Cuál deberías elegir?
Para un nuevo producto compacto alimentado por batería, el conector XT30U suele ser el mejor punto de partida cuando sus especificaciones de corriente y voltaje cumplen con los requisitos del sistema. Su carcasa compacta lo hace ideal para drones, aeronaves de radiocontrol, baterías LiPo, ESC y otras aplicaciones donde el espacio y el peso son limitados.
Para un producto existente, no es necesario reemplazar automáticamente el conector XT30 por el XT30U. Conserve el conector original si ya cumple con los requisitos eléctricos, mecánicos y de producción. La actualización resulta más conveniente cuando el proyecto requiere un conector más pequeño, un diseño de cableado revisado o una nueva familia de conectores para la producción futura.
Lo más importante es elegir según las especificaciones eléctricas y mecánicas completas, y no solo por el nombre del conector. Antes de realizar un pedido al por mayor, verifique la corriente continua, la corriente pico, el calibre del cable, la resistencia de contacto, la temperatura de funcionamiento, la vida útil, la configuración de montaje y el número de pieza exacto del fabricante.
