Cómo elegir un arnés de cableado para equipos de energía nueva sin sobrecalentamiento, caída de voltaje ni fallas en el campo.

En los equipos de energías renovables, el arnés de cableado suele considerarse un componente secundario. Esta práctica es arriesgada. En baterías, módulos de carga para vehículos eléctricos, sistemas de almacenamiento solar, armarios de control, drones y sistemas de alimentación portátiles, el arnés forma parte del rendimiento eléctrico de todo el sistema. Un conector defectuoso, un calibre de cable incorrecto, un engaste deficiente o un radio de curvatura reducido pueden provocar caídas de tensión, aumento de temperatura, señales inestables y fallos prematuros.

El verdadero problema no es simplemente "¿qué cable debo comprar?". La pregunta más pertinente es: ¿a qué corriente, temperatura, vibración, espacio disponible, ciclo de trabajo y condiciones de mantenimiento estará sometido este arnés después de la instalación? Una vez que se aclaren estos detalles, la selección será mucho más precisa.

Esta guía explica cómo los ingenieros y compradores pueden elegir un mazo de cables que funcione de forma fiable en equipos reales, y no solo en un dibujo.

1. Empiece con la corriente, no solo con el voltaje.

Muchos equipos se centran primero en la tensión nominal, sobre todo en sistemas de alta tensión o de baterías. Si bien la tensión nominal es importante, generalmente es la corriente la que genera calor. Cuando la corriente pasa a través de un conductor, la resistencia transforma parte de esa energía en calor. Cuanto mayor sea la corriente o la resistencia de contacto, más rápido aumentará la temperatura.

En equipos de potencia compactos, esto es importante porque los arneses suelen instalarse dentro de carcasas selladas, cerca de baterías, placas de circuito impreso, relés, ventiladores o bastidores de aluminio. Un cable que parezca adecuado al aire libre puede sobrecalentarse dentro de una carcasa cerrada.

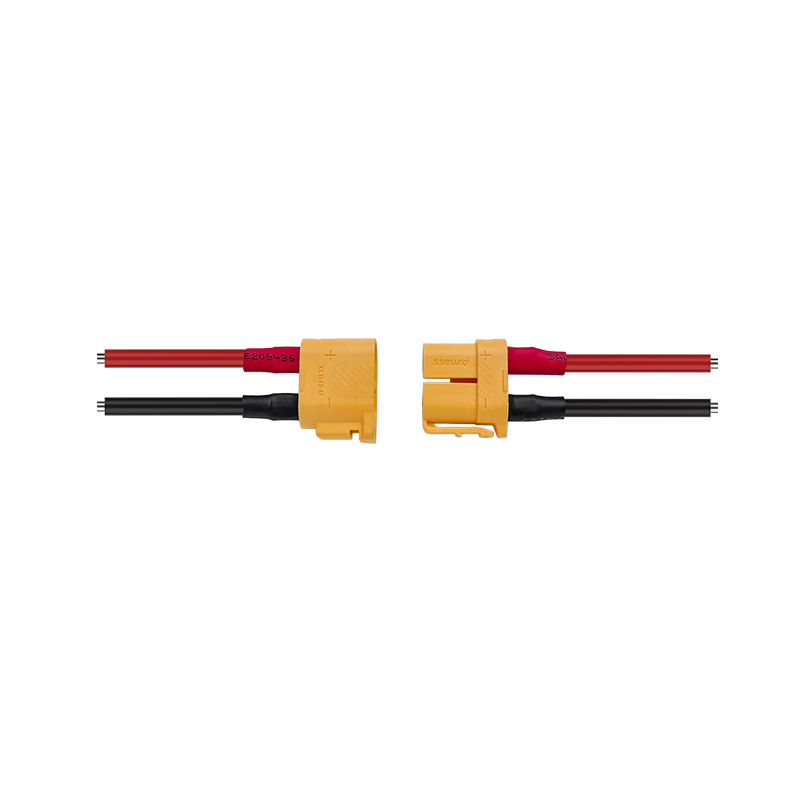

Para conexiones compactas de alta corriente, productos como un Cable de alimentación XT30 de baja resistencia Son útiles cuando la aplicación requiere un enrutamiento corto, un contacto estable y una menor pérdida de energía en equipos alimentados por batería o de energías renovables.

2. Calcule la caída de tensión antes de elegir el arnés.

La caída de tensión es uno de los problemas que más fácilmente se pasan por alto durante la fase inicial de diseño. Un sistema puede superar una prueba de encendido breve, pero fallar bajo carga completa porque el dispositivo no recibe suficiente tensión en el extremo del cable. Esto es común en módulos de baterías, motores de CC, controladores, sistemas de iluminación, módulos de comunicación y equipos de carga.

Una regla práctica es sencilla: cuanto más largo sea el cable y mayor la corriente, más atención se debe prestar al calibre del cable y a la resistencia del conductor. En ocasiones, se pueden usar cables de menor calibre sin problemas en arneses cortos, pero solo cuando la corriente, el calor, el ciclo de trabajo y el espacio de instalación lo permitan.

El objetivo no es elegir siempre el cable más grueso. Los cables sobredimensionados aumentan el costo, el peso, la dificultad de doblado y el tiempo de instalación. Lo más recomendable es calcular la carga, confirmar el ciclo de trabajo, verificar las condiciones térmicas y, a continuación, seleccionar un arnés equilibrado.

3. Utilice el aumento de temperatura como control de calidad.

Un arnés no debe juzgarse únicamente por su apariencia. Dos conjuntos pueden parecer casi idénticos, pero tener un rendimiento muy diferente bajo carga. La diferencia suele estar oculta en la pureza del conductor, el revestimiento, la fuerza de contacto de los terminales, la compresión del engaste y la calidad del aislamiento.

Las pruebas de aumento de temperatura ofrecen una visión más clara. Durante una prueba de corriente controlada, el arnés debe mantenerse dentro del rango de temperatura seguro para el cable, el conector y los componentes circundantes. Si el conector está mucho más caliente que el cable, el problema suele ser la resistencia de contacto. Si todo el cable está caliente, el calibre del cable puede ser demasiado pequeño o la corriente demasiado alta para las condiciones de instalación.

Para cargar equipos y cajas de control, un Cableado de carga para vehículos eléctricos de 400 mm Puede resultar útil cuando el proyecto requiere una longitud de cable definida, una conexión de terminal estable y una impedancia más baja dentro de un diseño eléctrico compacto.

4. Adapte el conector al entorno de trabajo real.

La selección de conectores no se basa únicamente en la cantidad de pines. También influyen la corriente, el voltaje, la vibración, la frecuencia de conexión, el nivel de impermeabilidad, la estructura de bloqueo, el material de contacto y el espacio disponible para la instalación. Un conector que funciona correctamente en un banco de pruebas puede aflojarse en un vehículo en movimiento, un dron, un robot o una caja de distribución eléctrica exterior.

Para equipos industriales y de energías renovables, la fuerza de bloqueo es fundamental. Un conector flojo puede generar resistencia intermitente, lo que a su vez puede provocar arcos eléctricos. Estos arcos pueden dañar los terminales, aumentar la temperatura y, finalmente, causar una falla total. Por ello, es crucial verificar el ajuste del conector, la fuerza de inserción y la retención de los terminales antes de la producción en masa.

En equipos para exteriores o semiexteriores, también se debe considerar la protección contra el agua y el polvo. Los sistemas de energía solar, los productos portátiles de almacenamiento de energía y los módulos de carga pueden estar expuestos a la lluvia, la humedad, el polvo y las fluctuaciones de temperatura. El arnés debe contar con un aislamiento, sellado y alivio de tensión adecuados para evitar que la humedad penetre en la zona de contacto.

5. No subestimes el engaste.

El engaste es el origen de muchos fallos en los arneses de cableado. Un buen engaste proporciona resistencia mecánica y continuidad eléctrica. Un mal engaste puede pasar una prueba de continuidad rápida, pero fallará posteriormente debido a que los hilos del cable están dañados, sueltos o comprimidos de forma desigual.

La fabricación profesional de arneses debe controlar la altura del engaste, la fuerza de tracción, la posición de los terminales, la longitud de pelado y la inspección visual. En productos de alta corriente, la zona de engaste debe considerarse una unión eléctrica crítica, no un simple paso de ensamblaje.

Para aplicaciones con límites de vibración, movimiento y peso, se requiere un Arnés de alimentación personalizado para drones Puede ofrecer un enrutamiento más limpio, una mejor entrega de energía y puntos de conexión más estables en equipos compactos.

6. Planificar el enrutamiento antes de la producción.

Un arnés bien fabricado puede fallar si se instala incorrectamente. Las curvas pronunciadas, los bordes metálicos afilados, las superficies calientes, las piezas móviles y la tensión excesiva del cable pueden dañar el aislamiento o los conductores. Antes de realizar un pedido, el equipo de ingeniería debe confirmar el recorrido interno del producto y marcar todas las zonas de riesgo.

Un buen enrutamiento de cables generalmente sigue cuatro principios. Mantenga los cables de alimentación alejados de las líneas de señal sensibles siempre que sea posible. Evite colocar los cables cerca de fuentes de calor. Deje suficiente radio de curvatura cerca de los conectores. Añada puntos de fijación donde la vibración o el movimiento puedan dañar el terminal.

Para equipos con cableado interno denso, las etiquetas también son fundamentales. Las etiquetas termorretráctiles, la codificación por colores, la identificación de conectores y los diagramas claros reducen los errores de instalación y agilizan el mantenimiento. Esto resulta especialmente útil para armarios de almacenamiento de energía, cajas de control, robótica, estaciones de carga y equipos médicos o industriales, donde el tiempo de servicio es crucial.

7. Una tabla de selección sencilla para compradores e ingenieros

8. Qué preguntar antes de pedir un arnés a medida

Antes de elegir un proveedor o confirmar una muestra, prepare una breve lista de verificación técnica. Esto evita revisiones repetidas y ayuda al fabricante a recomendar la combinación adecuada de cable, conector y terminal.

El mejor arnés de cableado no siempre es el más caro. Es aquel que mejor se adapta a la carga eléctrica, el espacio de instalación, las condiciones térmicas, el estrés mecánico y el proceso de producción. En el caso de los equipos de energías renovables, esta adaptación influye directamente en la seguridad, la eficiencia y el coste del servicio posventa.

Al evaluar las muestras, no se fije solo en la apariencia. Verifique el conductor, el ajuste de los terminales, la calidad del engaste, el aumento de temperatura, el etiquetado y la facilidad de enrutamiento. Un arnés fácil de instalar, estable bajo corriente y que facilite el mantenimiento le ahorrará mucho más tiempo que una pieza de bajo costo que genere riesgos ocultos.

Construya el arnés en función del modo de fallo, no del dibujo.

La mayoría de los problemas de cableado tienen una causa predecible: demasiada corriente para el conductor, demasiado calor para el aislamiento, demasiada vibración para el conector, poco espacio para el radio de curvatura o pruebas insuficientes antes del envío. Un buen diseño de arnés considera estos riesgos desde el principio y los elimina antes de que el producto llegue al cliente.

En sistemas de baterías, equipos de carga para vehículos eléctricos, almacenamiento de energía solar, robótica, drones y armarios de control industrial, el cableado debe considerarse un componente funcional de la alimentación eléctrica. Al seleccionar conjuntamente el calibre del cable, el conector, el terminal, el engaste, el etiquetado y el proceso de prueba, el equipo final resulta más seguro, limpio y fiable en su uso real.
